バンド・継手
ホースバンド

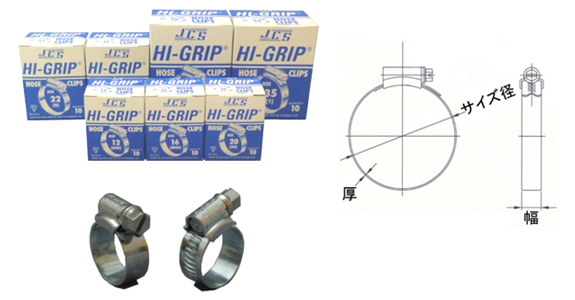

ハイ･グリップバンド ～六角スクリュータイプ～
用途 ： 溶断用ホース 工業用ホース全般
材質 ： 鉄メッキ製、ステンレス製
英国工業規格BS5315認定品。世界でも屈指の高品質ホースバンドです。
他品と違いホースバンドのヘリが丸くなっているので、ホースの損傷を防ぐことができます。
鉄メッキ製はBS1706に準拠し、表面処理が施されています。
ステンレス製はSUS304を用い、強靭性、防蝕性が高いです。
| 型式 | サイズ径(㎜) | 厚み(㎜) | 幅(㎜) |
|---|---|---|---|
| 0 | 9.5～12 | 0.7 | 10 |
| M00 | 11～16 | 0.7 | 10 |
| 0 | 13～20 | 0.7 | 10 |
| 0 | 14～22 | 0.9 | 13 |
| 0X | 17～25 | 0.9 | 13 |
| 1A | 22～30 | 0.9 | 13 |
| 1 | 25～35 | 0.9 | 13 |
| 1X | 30～40 | 0.9 | 13 |
| 2A | 35～50 | 0.9 | 13 |
| 2 | 40～55 | 0.9 | 13 |
| 2X | 45～60 | 0.9 | 13 |
| 3 | 50～70 | 0.9 | 13 |
| 3X | 60～80 | 0.9 | 13 |
※ 上記以外にサイズ径300㍉まで各サイズあります。
各種ホースバンド
| サイズ | 線径 | 使用ボルト |
|---|---|---|
| 6～9 | 1 | 3×16 |
| 10～13 | 1.2 | 3×20 |
| 14～28 | 2 | 6×30 |
| 30 | 2 | 6×35 |
| 32～48 | 2.3 | 6×40 |
| 50～98 | 2.3 | 6×50 |
| 100～ | 2.3 | 6×60 |

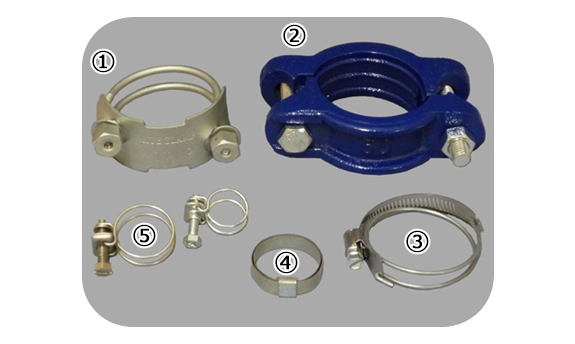

①マイトクランプ
用途：サクション・デリバリー用
材質：鉄製・ステンレス製
サイズ径は19～340㍉まで各サイズあり
右巻タイプ・左巻タイプがあります。
②インターロックバンド
用途：圧力の高いエアー用
材質：FCMB
サイズ径は20～124㍉まで各サイズあり
③SWクランプ
用途：ダクト用ビニールホース用
材質：鉄製・ステンレス製
サイズ径は30～266㍉まで各サイズあり
右巻タイプ・左巻タイプがあります。
④パンチバンド
用途：低圧用ホース耐油ホース
材質：ステンレス製
サイズ径は15～65㍉まで各サイズあり
締め付けるのに、専用工具が必要です。
⑤ワイヤーバンド
用途：低圧用ホースウォーターホース
材質：鉄製・ステンレス製
サイズ径は鉄製4～110㍉まで各サイズあり
ステンレス製4～60㍉まで各サイズあり
ガス用ホース継手

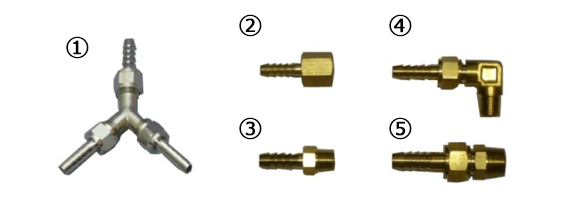

ホース継手

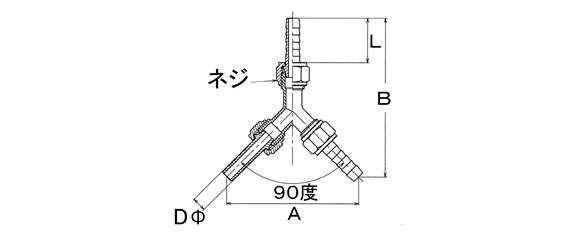

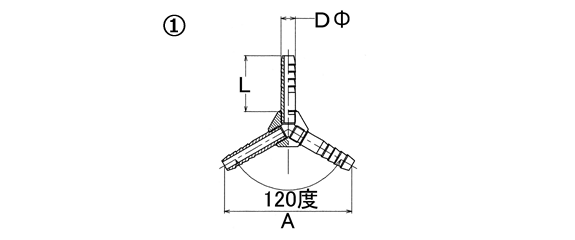

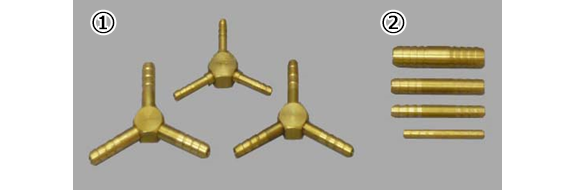

①三つ又継手
単位：mm
| タケノコ外径D | A | 材質 | 用途 |
|---|---|---|---|
| 6φ | 68 | BS | 5×5用 |
| 7φ | 62 | BSメッキ付 | |
| 8φ | 78 | BS | 酸素等 |
| 9φ | 62 | BSメッキ付 | |
| 10φ | 78 | BS | ガス等 |
| 14φ | 84 | BSメッキ付 |
単位：mm
| タケノコ外径D | L | 材質 | 用途 |
|---|---|---|---|
| 16φ | 65 | BS・SS・SUS | |
| 21φ | 100 | BS・SS・SUS | |
| 27φ | 120 | SS・SUS | |
| 34φ | 129 | SS・SUS | |
| 40φ | 152 | SS・SUS | |
| 52φ | 180 | SS・SUS |

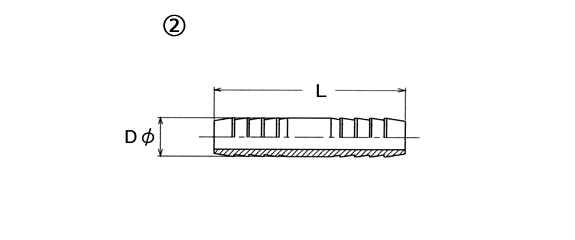

②ストレート継手
単位：mm
| タケノコ外径D | L | 材質 | 用途 |
|---|---|---|---|
| 細径 | 55 | BS・SUS | 5×5用 |
| 7φ | 55 | BS・SUS | |
| 8φ | 65 | BS・SUS | 酸素等 |
| 9φ | 65 | BS・SUS | |
| 10φ | 65 | BS・SUS | ガス等 |
| 14φ | 65 | BS・SUS |
上記以外に各サイズ 300φ（12インチ）まであります。 SSは鉄メッキタイプです。

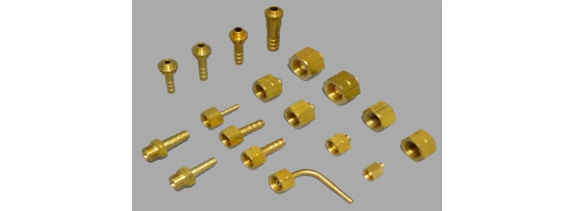

ガス用 袋ナット・ホース差

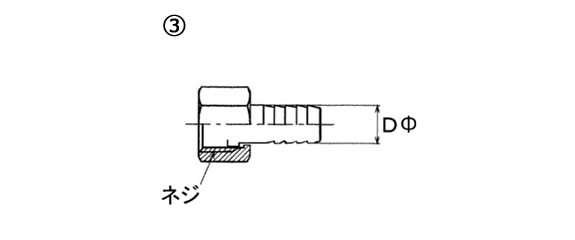

③袋ナット・ホ－ス差
単位：mm
|
袋ナット |
ホース差 |
用 途 |
|---|---|---|
| M12 | 6Φ | 自動切断機用 |
| M12 | 8Φ | 溶接用 |
| M16 | 6Φ | 溶断用 |
| M16 | 7Φ | |
| M16 | 8Φ | 溶断用 |
| M16 | 9Φ | 溶断用 |
| M16 | 10.5Φ | 溶断用 |
| M16 | 14Φ | |
| U9／16 | 6Φ | 溶接・溶断用 |
| U9／16 | 8Φ | 溶接・溶断用 |
| U9／16 | 10.5Φ | 溶接・溶断用 |
| U3／4 | 6Φ | 配管取出口用 |
| U3／4 | 8Φ | 配管取出口用 |
| U3／4 | 9Φ | 配管取出口用 |
| U3／4 | 10.5Φ | 配管取出口用 |
| U3／4 | 14Φ | |
| W22 | 6Φ | |
| W22 | 8Φ | |
| W22 | 9Φ | |
| W22 | 10.5Φ | |
| W22 | 14Φ |

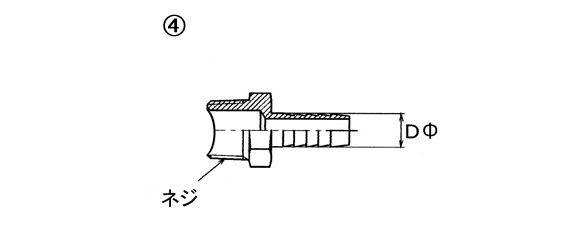

④ホ－スニップル
単位：mm
| オスネジ |
ホース差 |
用 途 |
|---|---|---|
| M16 | 8Φ | 溶断用 |
| M16 | 9Φ | 溶断用 |
| M16 | 10.5Φ | 溶断用 |
| U9／16 | 8Φ | 溶接用 |
W22：W22／14山 M16：M16－P1.5 R当り M12：M12－P1.5 R当 U3／4：3／4UNF－16山 U9／16：9／16UNF－18山
右ネジ左ネジがあり、標準材質はBS製です。
上記以外製作可能です。
インチネジ用ホ－ス継手
ホース継手
材質：BSメッキ
| Gネジ | ホ－ス差外径D |
|---|---|
| 1／4 | 8Φ、9Φ |
| 3／8 | 105Φ |
| 1／2 | 14Φ |

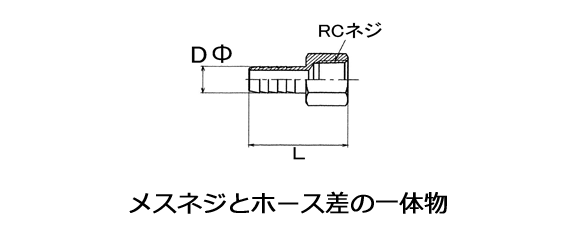

材質：BS
| RCネジ | ホース差外径D |
|---|---|
| 1／8 | 7、8、9、105Φ |
| 1／4 | 7、8、9、105、12Φ |
| 3／8 | 8、9、105、12、127、14Φ |
| 1／2 | 105、12、127、14、16Φ |
材質：BS
| RCネジ | ホース差外径D |
|---|---|
| 1／8 | 5、6、7、8、9、105、12Φ |
| 1／4 | 6、7、8、9、105、12、127、14、16Φ |
| 3／8 |
6、7、8、9、105、12、127、14、16Φ |
| 1／2 |
7、8、9、95、105、12、127、14、16、17、19、21Φ |
| 3／4 |
14、16、17、19、21、25、27Φ |
| 1″ | 21、25、27、32、34Φ |
| 1″1／4 | 32、34、40Φ |
| 1″1／2 | 34、40Φ |
| 2″ | 52Φ |
| 2″1／2 | 65Φ |
| 3″ | 78Φ |

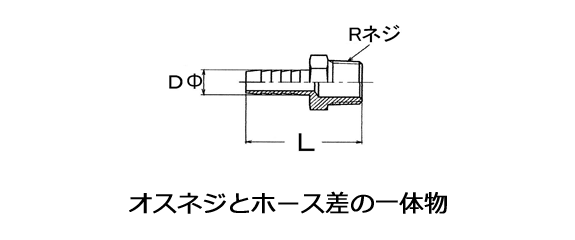

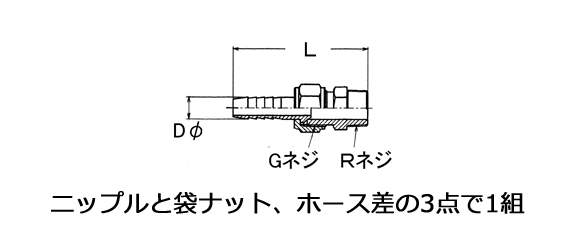

材質：BS
| Rネジ | Gネジ | ホース差外径D |
|---|---|---|
| 1／8 | 1／8 | 5、6、7Φ |
| 1／4 | 8Φ | |
| 1／4 | 1／4 | 7、8、9Φ |
| 3／8 | 1／4 | 8、9Φ |
| 3／8 | 105Φ | |
| 1／2 | 1／2 | 127、14、16Φ |
| 3／4 | 3／4 | 21Φ |
材質：BS
| Rネジ | Gネジ | ホース差外径D |
|---|---|---|
| 1／8 | 1／8 | 6、7Φ |
| 1／4 | 8、9Φ | |
| 1／4 | 1／4 | 6、7、8 9Φ |
| 3／8 | 105Φ | |
| 3／8 | 1／4 | 8，9Φ |
| 3／8 | 105Φ | |
| 1／2 | 127、14Φ | |
| 1／2 | 3／8 | 105Φ |
| 1／2 | 127、14Φ 16Φ |
|
| 3／4 | 21Φ | |
| 3／4 | 1／2 | 14、16Φ |
| 3／4 | 21Φ | |
| 1″ | 27Φ | |
| 1″ | 3／4 | 21Φ |
| 1″ | 27Φ | |
| 1″1／4 | 34Φ | |
| 1″1／4 | 1″1／4 | 34Φ |
| 1″1／2 | 1″1／2 | 38Φ |
| 2″ | 2″ | 50Φ |

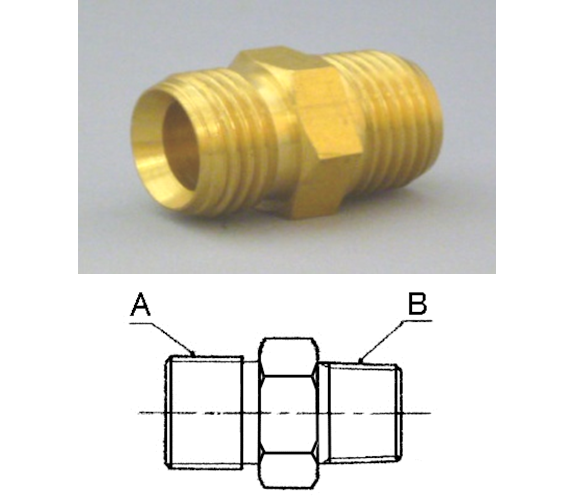

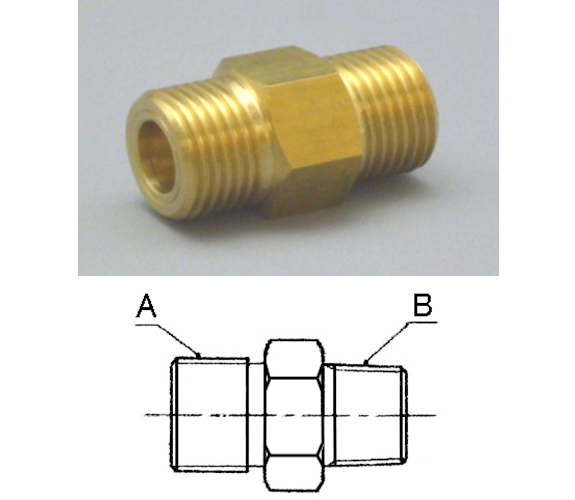

ニップル（オスオス）
下記以外の継手も製作いたします。
| A（オス） | B（オス） | 備 考 | |
|---|---|---|---|
| R1／8 | R1／8 |
低圧用（～3.5MPa） →BS製 高圧用 →SS製、SUS製 |
|
| R1／8 | R1／4 | ||
| R1／8 | R3／8 | ||
| R1／4 | R1／4 | ||
| R1／4 | R3／8 | ||
| R1／4 | R1／2 | ||
| R3／8 | R3／8 | ||
| R3／8 | R1／2 | ||
| R3／8 | R3／4 | ||
| R1／2 | R1／2 | ||
| R1／2 | R3／4 | ||
| R1／2 | R1インチ | ||
| R3／4 | R3／4 | ||
| R3／4 | R1インチ | ||
| R1インチ | R1インチ | ||
| G1／8 | R1／8 | ||
| G1／8 | R1／4 | ||
| G1／4 | R1／4 | ||
| G1／4 | R3／8 | ||
| G3／8 | R1／4 | ||
| G3／8 | R3／8 | ||
| G3／8 | R1／2 | ||
| G1／2 | R3／8 | ||
| G1／2 | R1／2 | ||
| G1／2 | R3／4 | ||
| G3／4 | R1／2 | ||
| G3／4 | R3／4 | ||
| G3／4 | R1インチ | ||
| G1インチ | R3／4 | ||
| G1インチ | R1インチ | ||
右：無 左：左 P：無 R当：R当り W22：W22／14山 W23：W23／14山 LP：22.5／14山左オス HE：W21／14山左 M22：M22 P1.5R当り M16：M16－P1.5 R当り M12：M12－P1.5 R当 U3／4：3／4UNF－16山 U9／16：9／16UNF－18山 R：PTオス（インチネジ） RC：PTメス（インチネジ） G：PFオス・メス（インチネジ）
標準材質はBS製で、SUS等も製作いたします。
商品の使用圧力は都度、ご確認ください。
ガス用継手②
ニップル（オスオス）
下記以外の継手も製作いたします。
| A（オス） | B（オス） | 備 考 |
|---|---|---|
| W23R当 | W22 | オスオスラコール（関西容器－関東調整器） |
| W22 | W22 | 中間継手 |
| W22左 | W22左 | 中間継手 |
| W22 | R1／4 | |
| W22 | R3／8 | |
| W22 | R1／2 | |
| W22 | R3／4 | |
| W22 | M22 | 蒸発器出口等 |
| U3／4 | R1／4 | |
| U3／4 | R3／8 | |
| U3／4 | R1／2 | |
| M16 | M16 | 中間継手 |
| M16左 | M16左 | 中間継手 |
| M16 | R1／8 | |
| M16 | R1／4 | |
| M16 | R3／8 | |
| M16左 | R1／8 | |
| M16左 | R1／4 | |
| M16左 | R3／8 | |
| M12 | M12 | 中間継手 |
| M12左 | M12左 | 中間継手 |
| M12 | R1／8 | |
| M12 | R1／4 | |
| M12左 | R1／8 | |
| M12左 | R1／4 |

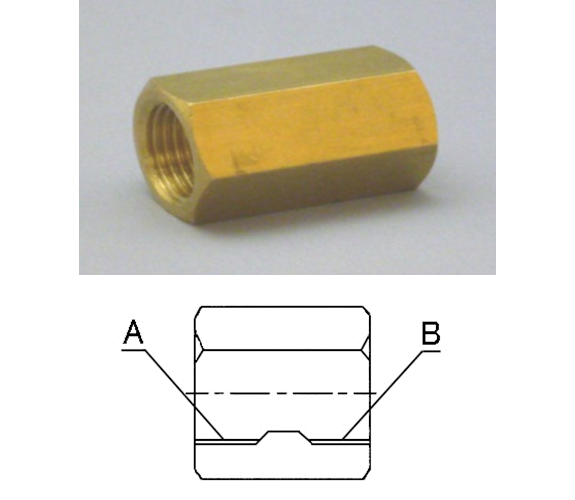

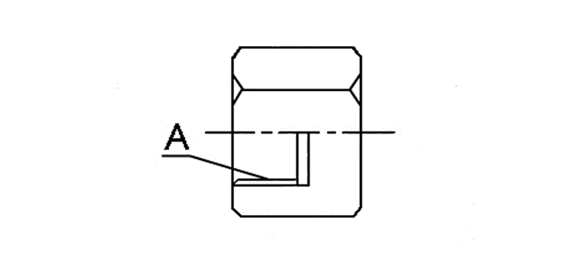

ソッケト（メスメス）
下記以外の継手も製作いたします。
| A（メス） | B（メス） | 備 考 | |
|---|---|---|---|
| W23R当 | W22 | メスメスラコール（関西調整器－関東容器） | |
| RC1／8 | RC1／8 |
低圧用（～3.5MPa） →BS製 高圧用 →SS製、SUS製 |
|
| RC1／8 | RC1／4 | ||
| RC1／4 | RC1／4 | ||
| RC1／4 | RC3／8 | ||
| RC3／8 | RC3／8 | ||
| RC3／8 | RC1／2 | ||
| RC1／2 | RC1／2 | ||
| RC1／2 | RC3／4 | ||
右：無 左：左 P：無 R当：R当り W22：W22／14山 W23：W23／14山 LP：22.5／14山左オス HE：W21／14山左 M22：M22 P1.5R当り M16：M16－P1.5 R当り M12：M12－P1.5 R当 U3／4：3／4UNF－16山 U9／16：9／16UNF－18山 R：PTオス（インチネジ） RC：PTメス（インチネジ） G：PFオス・メス（インチネジ）
標準材質はBS製で、SUS等も製作いたします。
商品の使用圧力は都度、ご確認ください。
ガス用継手③

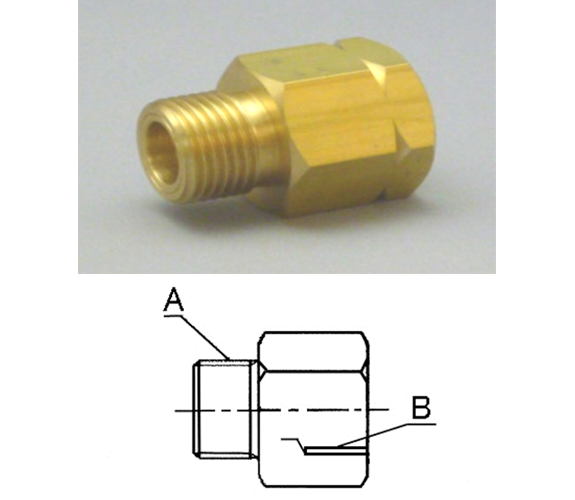

オスメスソケット
下記以外の継手も製作いたします。
| A（オス） | B（メス） | 備 考 | |
|---|---|---|---|
| W22 | W22左 | ボンベ口の左ネジを右ネジに変換 | |
| W22左 | W22 | ボンベ口の右ネジを左ネジに変換 | |
| W22 | HE | ヘリウムボンベ口を右ネジに変換 | |
| U3／4 | W22 | 配管用継手 旧ネジから新ネジ | |
| U3／4左 | W22左 | 配管用継手 旧ネジから新ネジ | |
| W22 | U3／4 | 配管用継手 新ネジから旧ネジ | |
| W22左 | U3／4左 | 配管用継手 新ネジから旧ネジ | |
| U9／16 | M12 | 溶接用調整器の出口をダイヘン仕様に変換 | |
| W22 | RC1／4 | ||
| W22 | RC3／8 | ||
| W22 | RC1／2 | ||
| R1／4 | W22 | ||
| R3／8 | W22 | ||
| R1／2 | W22 | ||
| R1／8 | RC1／8 |
低圧用（～3.5MPa） →BS製 高圧用 →SS製、SUS製 |
|
| R1／8 | RC1／4 | ||
| R1／4 | RC1／4 | ||
| R1／4 | RC3／8 | ||
| R3／8 | RC3／8 | ||
| R3／8 | RC1／2 | ||
| R1／2 | RC1／2 | ||
| R1／2 | RC3／4 | ||
| G1／8 | RC1／8 | ||
| G1／4 | RC1／4 | ||
| G3／8 | RC3／8 | ||
| G1／2 | RC1／2 | ||
| G3／4 | RC3／4 | ||
| G3／8 | G1／4 |
圧力計用継手
Gは圧力計用のネジで 別途パッキンが必要です。 BS製、SUS製あり |
|
| G1／4 | G3／8 | ||
| G1／2 | G3／8 | ||
| G1／4 | G1／2 | ||
| G3／8 | G1／2 | ||
| R1／4 | G1／4 | ||
| R3／8 | G1／4 | ||
| R1／4 | G3／8 | ||
| R3／8 | G3／8 | ||
| R1／2 | G3／8 | ||
| R3／8 | G1／2 | ||
| R1／2 | G1／2 | ||
右：無 左：左 P：無 R当：R当り W22：W22／14山 W23：W23／14山 LP：22.5／14山左オス HE：W21／14山左 M22：M22 P1.5R当り M16：M16－P1.5 R当り M12：M12－P1.5 R当 U3／4：3／4UNF－16山 U9／16：9／16UNF－18山 R：PTオス（インチネジ） RC：PTメス（インチネジ） G：PFオス・メス（インチネジ）
標準材質はBS製で、SUS等も製作いたします。
商品の使用圧力は都度、ご確認ください。
ガス用継手④

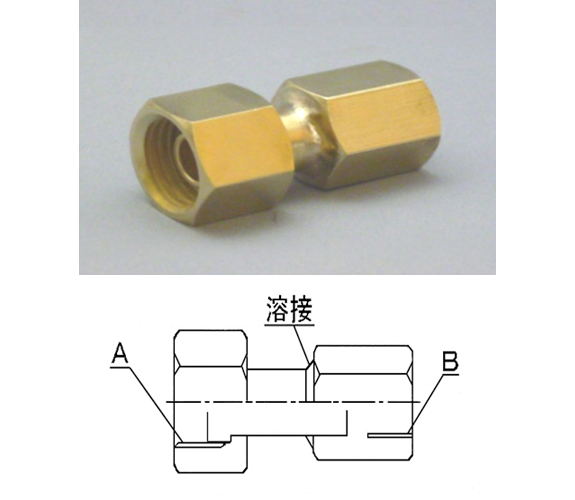

袋ナット－メス
下記以外の継手も製作いたします。
| A（袋ナット） | B（メス） | 備 考 | |
|---|---|---|---|
| W22 | RC1／4 | ||
| W22 | RC3／8 | ||
| W22 | RC1／2 | ||
| W22 | RC3／4 | ||
| W22左 | RC1／4 | ||
| W22左 | RC3／8 | ||
| W22左 | RC1／2 | ||
| W22左 | RC3／4 | ||
| LP | RC1／4 | ||
| LP | RC3／8 | ||
| U3／4 | RC1／4 | ||
| U3／4 | RC3／8 | ||
| U3／4 | RC1／2 | ||
| U3／4 | RC3／4 | ||
| U3／4左 | RC1／4 | ||
| U3／4左 | RC3／8 | ||
| U3／4左 | RC1／2 | ||
| U3／4左 | RC3／4 | ||
| M16 | RC1／8 | ||
| M16 | RC1／4 | ||
| M16 | RC3／8 | ||
| M16左 | RC1／8 | ||
| M16左 | RC1／4 | ||
| M16左 | RC3／8 | ||
| M12 | RC1／8 | ||
| M12 | RC1／4 | ||
| M12 | RC3／8 | ||
| M12左 | RC1／8 | ||
| M12左 | RC1／4 | ||
| M12左 | RC3／8 | ||
| G1／8 | RC1／8 | 標準はSS製、SUS製 | |
| G1／4 | RC1／4 |
標準はSS製、SUS製
|
|
| G3／8 | RC3／8 |
標準はSS製、SUS製
|
|
| G1／2 | RC1／2 |
標準はSS製、SUS製
|
|
| G3／4 | RC3／4 |
標準はSS製、SUS製
|
|
| G1インチ | RC1インチ |
標準はSS製、SUS製
|
|
右：無 左：左 P：無 R当：R当り W22：W22／14山 W23：W23／14山 LP：22.5／14山左オス HE：W21／14山左 M22：M22 P1.5R当り M16：M16－P1.5 R当り M12：M12－P1.5 R当 U3／4：3／4UNF－16山 U9／16：9／16UNF－18山 R：PTオス（インチネジ） RC：PTメス（インチネジ） G：PFオス・メス（インチネジ）
標準材質はBS製で、SUS等も製作いたします。
商品の使用圧力は都度、ご確認ください。
ガス用継手⑤

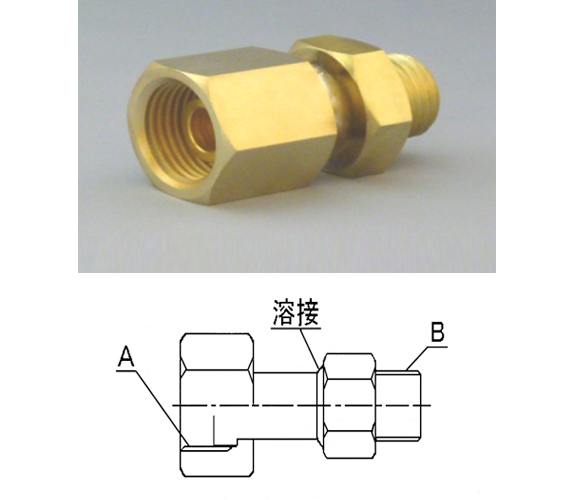

袋ナット－オス（1）
下記以外の継手も製作いたします。
| A（袋ナット） | B（オス） | 備 考 | |
|---|---|---|---|
| W22 | R1／4 | ||
| W22 | R3／8 | ||
| W22 | R1／2 | ||
| W22 | R3／4 | ||
| W22 | G1／4 | ||
| W22 | G3／8 | ||
| W22 | G1／2 | ||
| W22 | G3／4 | ||
| W22 | M16 | ||
| W22左 | R1／4 | ||
| W22左 | R3／8 | ||
| W22左 | R1／2 | ||
| W22左 | R3／4 | ||
| W22左 | G1／4 | ||
| W22左 | G3／8 | ||
| W22左 | G1／2 | ||
| W22左 | G3／4 | ||
| W22左 | M16左 | ||
| LP | R1／4 | ||
| LP | R3／8 | ||
| LP | G1／4 | ||
| LP | G3／8 | ||
| LP | M16左 | ||
| U3／4 | R1／4 | ||
| U3／4 | R3／8 | ||
| U3／4 | R1／2 | ||
| U3／4 | R3／4 | ||
| U3／4 | G1／4 | ||
| U3／4 | G3／8 | ||
| U3／4 | G1／2 | ||
| U3／4 | M16 | ||
| U3／4左 | R1／4 | ||
| U3／4左 | R3／8 | ||
| U3／4左 | R1／2 | ||
| U3／4左 | R3／4 | ||
| U3／4左 | G1／4 | ||
| U3／4左 | G3／8 | ||
| U3／4左 | G1／2 | ||
| U3／4左 | M16左 | ||
右：無 左：左 P：無 R当：R当り W22：W22／14山 W23：W23／14山 LP：22.5／14山左オス HE：W21／14山左 M22：M22 P1.5R当り M16：M16－P1.5 R当り M12：M12－P1.5 R当 U3／4：3／4UNF－16山 U9／16：9／16UNF－18山 R：PTオス（インチネジ） RC：PTメス（インチネジ） G：PFオス・メス（インチネジ）
標準材質はBS製で、SUS等も製作いたします。
商品の使用圧力は都度、ご確認ください。
ガス用継手⑥

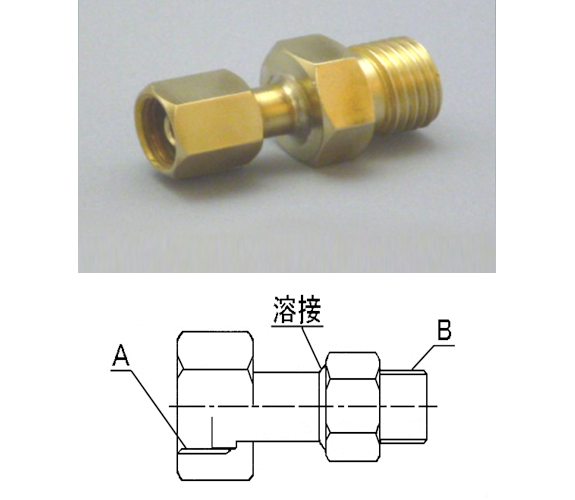

袋ナット－オス（2）
下記以外の継手も製作いたします。
| A（袋ナット） | B（オス） | 備 考 | |
|---|---|---|---|
| M16 | R1／8 | ||
| M16 | R1／4 | ||
| M16 | R3／8 | ||
| M16 | G1／8 | ||
| M16 | G1／4 | ||
| M16 | G3／8 | ||
| M16 | W22 | ||
| M16 | U3／4 | ||
| M16 | M12 | ||
| M16 | U9／16 | ||
| M16左 | R1／8 | ||
| M16左 | R1／4 | ||
| M16左 | R3／8 | ||
| M16左 | G1／8 | ||
| M16左 | G1／4 | ||
| M16左 | G3／8 | ||
| M16左 | W22左 | ||
| M16左 | U3／4左 | ||
| M16左 | M12左 | ||
| M12 | R1／8 | ||
| M12 | R1／4 | ||
| M12 | G1／8 | ||
| M12 | G1／4 | ||
| M12 | M16 | ||
| M12 | M12左 | ||
| M12左 | R1／8 | ||
| M12左 | R1／4 | ||
| M12左 | G1／8 | ||
| M12左 | G1／4 | ||
| M12左 | M16左 | ||
| M12左 | M12 | ||
| U9／16 | M16 | ||
| U9／16左 | M16 | ||
右：無 左：左 P：無 R当：R当り W22：W22／14山 W23：W23／14山 LP：22.5／14山左オス HE：W21／14山左 M22：M22 P1.5R当り M16：M16－P1.5 R当り M12：M12－P1.5 R当 U3／4：3／4UNF－16山 U9／16：9／16UNF－18山 R：PTオス（インチネジ） RC：PTメス（インチネジ） G：PFオス・メス（インチネジ）
標準材質はBS製で、SUS等も製作いたします。
商品の使用圧力は都度、ご確認ください。
ガス用継手⑦
袋ナット－オス（3）
下記以外の継手も製作いたします。
| A（袋ナット） | B（オス） | 備 考 | |
|---|---|---|---|
| G1／8 | R1／8 | ||
| G1／4 | R1／4 | ||
| G3／8 | R3／8 | ||
| G1／2 | R1／2 | ||
| G3／4 | R3／4 | ||
| G1インチ | R1インチ | ||
| G1／8 | W22 | ||
| G1／8 | W22左 | ||
| G1／8 | M16 | ||
| G1／8 | M16左 | ||
| G1／8 | M12 | ||
| G1／8 | M12左 | ||
| G1／4 | W22 | ||
| G1／4 | W22左 | ||
| G1／4 | M16 | ||
| G1／4 | M16左 | ||
| G1／4 | M12 | ||
| G1／4 | M12左 | ||
| G3／8 | W22 | ||
| G3／8 | W22左 | ||
| G3／8 | M16 | ||
| G3／8 | M16左 | ||
| G1／2 | W22 | ||
| G1／2 | W22左 | ||
| フ34.5 | フ30 | フレキホース用 | |
| フ34.5 | フ26 | フレキホース用 | |
| フ34.5 | W22 | フレキホース用 | |
| フ30 | フ34.5 | フレキホース用 | |
| フ30 | フ26 | フレキホース用 | |
| フ30 | W22 | フレキホース用 | |
| フ26 | フ34.5 | フレキホース用 | |
| フ26 | フ30 | フレキホース用 | |
| フ26 | W22 | フレキホース用 | |
| フU9／16 | フ34.5 | フレキホース用 | |
| フU9／16 | フ30 | フレキホース用 | |
| フU9／16 | フ26 | フレキホース用 | |
| フU9／16 | W22 | フレキホース用 | |
右：無 左：左 P：無 R当：R当り W22：W22／14山 W23：W23／14山 LP：22.5／14山 左オス HE：W21／14山左 M22：M22 P1.5R当り M16：M16－P1.5 R当り M12：M12－P1.5 R当 U3／4：3／4UNF－16山 U9／16：9／16UNF－18山 R：PTオス（インチネジ） RC：PTメス（インチネジ） G：PFオス・メス（インチネジ） フ34.5：台形34.5／6山 フ30：台形30／6山 フ26：台形26／6山 フU9／16：9／16UNF－18山逆シート
標準材質はBS製で、SUS等も製作いたします。
商品の使用圧力は都度、ご確認ください。
ガス用継手⑧

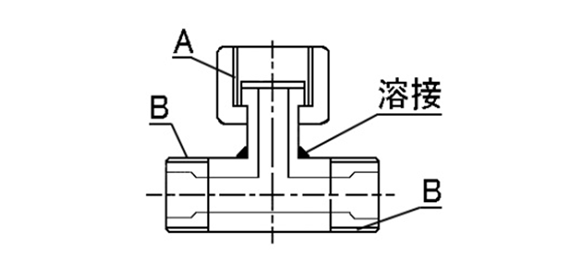

分岐（チーズ）
下記以外の継手も製作いたします。
| A | B | 備 考 | |
|---|---|---|---|
| W22袋ナット | W22オス | ||
| W22オス | W22オス | ||
| RC1／8 | RC1／8 |
低圧用（～3.5MPa） →BS製 高圧用 →SS製、SUS製 |
|
| RC1／4 | RC1／4 | ||
| RC3／8 | RC3／8 | ||
| RC1／2 | RC1／2 | ||

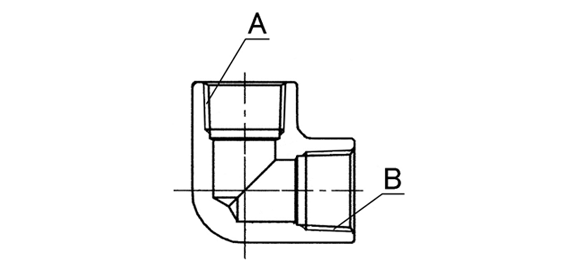

エルボ（90°曲）
下記以外の継手も製作いたします。
| A | B | 備 考 | |
|---|---|---|---|
| W22袋ナット | W22オス | ||
| RC1／8 | RC1／8 |
低圧用（～3.5MPa） →BS製 高圧用 →SS製、SUS製 |
|
| RC1／4 | RC1／4 | ||
| RC3／8 | RC3／8 | ||
| RC1／2 | RC1／2 | ||
| R1／8 | RC1／8 | ||
| R1／4 | RC1／4 | ||
| R3／8 | RC3／8 | ||
| R1／2 | RC1／2 | ||
メクラ栓 袋ナット付
下記以外の継手も製作いたします。
| A（袋ナット） | 備 考 | |
|---|---|---|
| W22 | ||
| W22左 | ||
| W22R | 集合装置用 | |
| M16 | ||
| M16左 | ||
| M12 | ||
| M12左 | ||
メクラキャップ
下記以外の継手も製作いたします。
| A（キャップ） | 備 考 | ||
|---|---|---|---|
| W22 | 低圧用 | ||
| W22左 | 低圧用 | ||
| U3／4 | 低圧用 | ||
| U3／4左 | 低圧用 | ||
| RC1／8 |
低圧用（～3.5MPa） →BS製 高圧用 →SS製、SUS製 |
||
| RC1／4 | |||
| RC3／8 | |||
| RC1／2 | |||
| RC3／4 | |||
右：無 左：左 P：無 R当：R当り W22：W22／14山 W23：W23／14山 LP：22.5／14山左オス HE：W21／14山左 M22：M22 P1.5R当り M16：M16－P1.5 R当り M12：M12－P1.5 R当 U3／4：3／4UNF－16山 U9／16：9／16UNF－18山 R：PTオス（インチネジ） RC：PTメス（インチネジ） G：PFオス・メス（インチネジ）
標準材質はBS製で、SUS等も製作いたします。
商品の使用圧力は都度、ご確認ください。
