工業用ホース
ガス溶断用ホース
酸素用ホ－ス（ＯＸＹ）
溶断溶接装置の酸素の輸送に
| サイズ | 内径㍉ | 外径㍉ | 最高使用 | 最小曲げ | 色／形状 | 重さ |
|---|---|---|---|---|---|---|
| 5φ | 5.0 | 11.7 | 2.0 | 90 | 青／筋入 | 118 |
| 6φ | 6.3 | 13.0 | 100 | 140 | ||
| 8φ | 8.0 | 15.0 | 110 | 170 | ||
| 9φ | 9.5 | 16.5 | 125 | 190 |
上記以外のサイズにつきましては都度ご確認ください
アセチレン用ホ－ス（ＡＣＥ）
溶断溶接装置のアセチレンの輸送に
| サイズ | 内径㍉ | 外径㍉ | 最高使用 | 最小曲げ | 色／形状 | 重さ |
|---|---|---|---|---|---|---|
| 5φ | 5.0 | 11.7 | 0.15 | 90 | 赤／筋入 | 118 |
| 6φ | 6.3 | 12.5 | 100 | 125 | ||
| 8φ | 8.0 | 14.5 | 110 | 150 | ||
| 9φ | 9.5 | 16.0 | 125 | 175 |
プロパン用ホ－ス（ＬＭＮ）
溶断溶接装置のＬＰＧ、ＬＮＧ、ＭＰＳの輸送に
ＬＰＧ ： 液化石油ガス
ＬＮＧ ： 天然ガス
ＭＰＳ ： メチルアセチレンとプロバジェンの混合
| サイズ | 内径㍉ | 外径㍉ | 最高使用 | 最小曲げ | 色／形状 | 重さ |
|---|---|---|---|---|---|---|
| 5φ | 5.0 | 11.7 | 2.0 | 90 | オレンジ ／筋入 | 118 |
| 6φ | 6.3 | 13.0 | 100 | 140 | ||
| 8φ | 8.0 | 15.0 | 110 | 170 | ||
| 9φ | 9.5 | 16.5 | 125 | 190 |
上記以外のサイズにつきましては都度ご確認ください

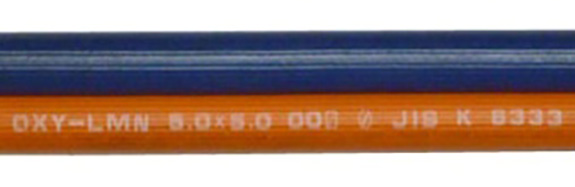

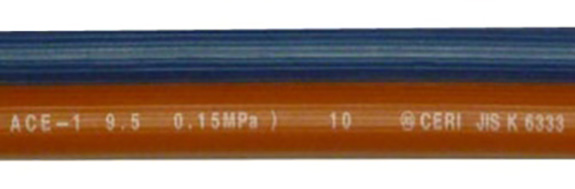

ツインホース
酸素＋アセチレン
酸素＋プロパン
| サイズ | 内径㍉ | 外径㍉ | 最高使用 | 最小曲げ | 色／形状 | 重さ | |
|---|---|---|---|---|---|---|---|
| 5φ＋5φ | 酸素 | 5.0 | 11.7 | 2.0 | 90 | 青／筋入 | 235 |
| アセチレン | 0.15 | 赤／筋入 | |||||
| 6φ＋9φ | 酸素 | 6.3 | 13.0 | 2.0 | 125 | 青／筋入 | 320 |
| アセチレン | 9.5 | 16.0 | 0.15 | 赤／筋入 | |||
| 8φ＋8φ | 酸素 | 8.0 | 15.0 | 2.0 | 120 | 青／筋入 | 320 |
| アセチレン | 0.15 | 赤／筋入 | |||||
| 8φ＋9φ | 酸素 | 8.0 | 15.0 | 2.0 | 125 | 青／筋入 | 360 |
| アセチレン | 9.5 | 16.0 | 0.15 | 赤／筋入 | |||
※プロパン仕様は最高使用圧力：2.0MPa、色：オレンジとなり、9φの外径は16.5となります。
共通仕様
材 質 | 内管 | 耐ガス性合成ゴム | 使用温度範囲 | 雰囲気温度 | -20～＋60℃ |
|---|---|---|---|---|---|
| 補強層 | 合成繊維 | 輸送物温度 | 0～＋60℃ | ||
| 外面 | 耐候性合成ゴム | 内径許容差±0.65 外径許容差±0.8 | |||
工業用ホース

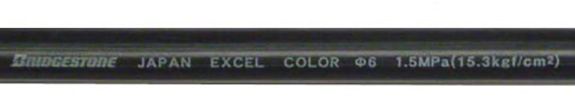

エアーホース
内 管 ： 合成ゴム
外 管 ： 耐候性低比重合成ゴム
補 強 層 ： 合成繊維
輸 送 温 度 ： 0～＋60℃
雰囲気温度 ： -20～＋60
その他中圧、高圧タイプあります。
| サイズ | 内径㍉ | 外径㍉ | 最高使用圧力MPa | 最小曲げ圧力MPa | 色／形状 | 重さg/M |
|---|---|---|---|---|---|---|
| 5φ | 5.1 | 11.2 | 1.5 | 90 | ● 黒 ● 赤 ● 青 ● 緑 ● 黄 ／ 筋入 | 110 |
| 6φ | 6.3 | 13.4 | 105 | 150 | ||
| 7φ | 7.1 | 14.2 | 110 | 160 | ||
| 8φ | 7.9 | 15.1 | 120 | 170 | ||
| 9φ | 9.5 | 17.4 | 130 | 220 | ||
| 12φ | 12.7 | 21.1 | 1.0 | 165 | 300 | |
| 15φφ | 15.9 | 25.7 | 190 | 440 | ||
| 19φ | 19.0 | 29.3 | 220 | 540 | ||
| 25φ | 25.4 | 36.2 | 275 | 700 | ||
| 35φ | 31.8 | 47.0 | 300 | ● 黒 | 1400 | |
| 38φ | 38.1 | 54.0 | 385 | 1700 | ||
| 50φ | 50.8 | 69.0 | 500 | 2600 |
ウレタンホース
工場配管、工作機械、木工、建築用、吹付け塗装
使用温度範囲：-5～50℃
○ 超軽量エアーツール用ホース （ゴムホースに比べ、約１／３の軽さ）
サイズ ㍉ | 最高使用 | 重 量 | カラー |
|---|---|---|---|
| 6.5×10 | 1.5 | 56 | オレンジ |
| 8×12 | 78 | オレンジ | |
| 8.5×12.5 | 82 | 赤 | |
| 11×16 | 130 | オレンジ |

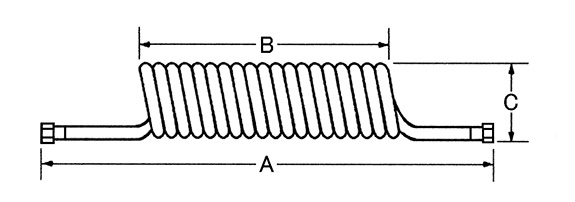

ウレタンコイルホース
標準：両端ナット（Ｇ１／４）付ＢＳ製
別注：両端ワンタッチカップラー（ソケット+プラグ）付
カラー：オレンジ
使用温度範囲：０～５０℃
サイズ ㍉ | 最高使用 | 使用範囲㍉ | A㍉ | B㍉ | C㍉ |
|---|---|---|---|---|---|
5×8 | 0.7 | 1200-2000 | 400 | 210 | 45 |
| 1800-3000 | 600 | 400 | 40 | ||
| 2400-3700 | 700 | 550 | 40 | ||
| 3500-4500 | 900 | 750 | 40 |
コンプレッサー用ホース
軽くて（ゴムホースに比べ30％軽い）、強い（耐摩耗性に優れている）
用途：削岩機、圧搾空気用として建設工事、鉱山、採石現場など、その他各種のエアー、ウォーター用
サイズ（内径）：6.5～25φ 最高使用圧力 ：1.0MPa
サンクションホース（凹凸）
- ホース
水、泥水の吸排水、食品、耐油、耐摩耗、モルタル、粉体、粒体 - ダクト
一般送排気、耐熱用（溶接火花）、耐油、粉体、粒体
サニーホース
送排水作業用、災害時の排水、薬品にも強く液肥・農薬の散布に
サイズ：40φ（1.5インチ）～400φ（16インチ）
常用圧力：0.5～0.2ＭＰａ（20℃）
その他 工業用ホース
耐圧ブレードホース（透明糸入りホース）
軽量、柔軟、耐久性に優れ、水・エアー・薬品 の輸送に最適なホースです。
材質：塩化ビニール（補強糸入）
使用温度範囲：－5～50℃
| サイズ㍉ 内径×外径 | 最高使用 圧力MPa | 重量 g／M |
|---|---|---|
| 4×9 | 1.0 | 60 |
| 6×11 | 80 | |
| 8×13.5 | 115 | |
| 9×15 | 140 | |
| 10×16 | 150 | |
| 12×18 | 0.8 | 175 |
サイズ㍉ | 最高使用 | 重量 |
|---|---|---|
| 15×21 | 0.8 | 205 |
| 19×26 | 0.6 | 305 |
| 25×33 | 445 | |
| 32×41 | 0.4 | 630 |
| 38×48 | 825 | |
| 50×62 | 0.3 | 1290 |
内径100Φまで各サイズあります。

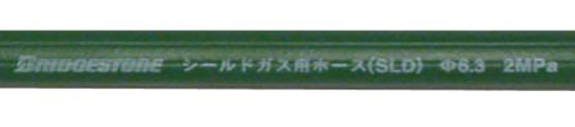

溶接用シールドガスホース（ＳＬＤ）
溶断溶接装置の二酸化炭素、窒素アルゴン、空気の輸送に
仕様：溶断用ホースの共通仕様を参照下さい。
| サイズ | 内径㍉ | 外径㍉ | 最高使用 圧力MPa | 最小曲げ 半径㍉ | 色／形状 | 重さ g／M |
|---|---|---|---|---|---|---|
| 5φ | 5.0 | 11.2 | 2.0 | 90 | 緑／筋入 | 110 |
| 6φ | 6.3 | 12.9 | 100 | 140 | ||
| 8φ | 8.0 | 14.6 | 110 | 160 | ||
| 9φ | 9.5 | 16.3 | 125 | 180 |
別途JIS規格品あります。
高圧ホース・油圧ホース
油圧配管用を中心にスチーム、塗料ＬＰＧ、水など様々で圧力では低圧超高圧 、サイズでは内径50φ近くまでそろっております。又、ホースの両端に金具を取付け（加締め）、使用します。
詳しく、問い合わせください。
高圧洗浄機用ホース
高圧用水ホースで14・20.5ＭＡａクラスがあり、サイズでは内径6.3φ～25.4φまでそろっております。又、ホースの両端に金具を取付け（加締め）、使用します。
詳しく、問い合わせください。
空圧配管チューブ
| 品 名 （材質） | 使用流体 | 最高使用 圧力ＭＰａ | 使用温度 範囲℃ | カラー |
|---|---|---|---|---|
ナイロンチューブ | 空気・水 | 0.9 | 空気：－20～60 | 黒・黄・青 |
ウレタンチューブ | 空気・水 | 0.7 | 空気：－20～60 | 黒・黄・青 |
上記以外に高圧用、柔軟タイプ、フッ素系、等あります。
| 品 名 | ミリサイズ 外径㍉×内径㍉ | インチサイズ 外径㍉×内径㍉（インチ） |
|---|---|---|
ナイロンチューブ | ・3×2※・4×2・6×4・8×6 | ・3.18×2.25（1／8）※ |
| ウレタンチューブ | ・3×2※・4×2・5・6×4・8×5 |
※カラーは黒のみです
フレキシブルホース

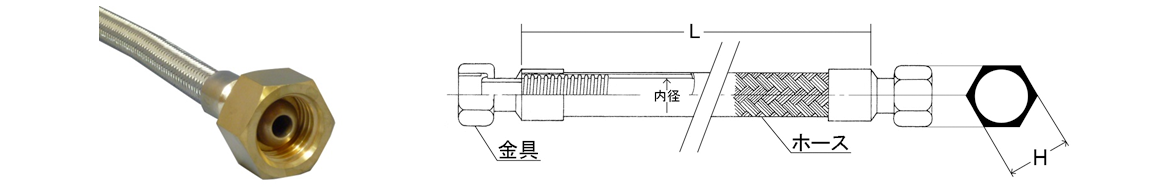

ガス用フレキシブルホース
| ガ ス 名 | 入口接続（CE、LGC側等） | H㍉ |
|---|---|---|
| 液体酸素（LO2） | 34.5／6山 R当 袋ナット |
46 |
| 液体窒素（LN2） | 30／6山 R当 袋ナット |
41 |
| 液体アルゴン（LAr） | 26／6山 R当 袋ナット |
35 |
| 炭酸ガス（LCO2） | W22／14山 P当 袋ナット |
30 |
| ホース長（L） |
|---|
| 1m |
| 1.5m |
| 2m |
| 上記以外に自由な長さにできます |
| 出口接続（配管、蒸発器側等） | H㍉ |
|---|---|
| 34.5／6山 R当 袋ナット |
46 |
| 30／6山 R当 袋ナット |
41 |
| 26／6山 R当 袋ナット |
35 |
| W22／14山 P当 袋ナット |
30 |
| U9／16－20山R当 袋ナット |
19 |
＜仕様一覧＞
| 標準仕様 | その他仕様 | |
|---|---|---|
| 呼称口径 | 10A（3／8） 外径17.2Φ |
1／4・1／2などのサイズ |
| 最高使用圧力 | 3.0MPa | 高圧（15MPa）用 |
| 使用温度 | －196～＋40℃ | |
| ホースの材質 | SUS304 | 口元スプリング ・ 保冷材巻 |
| 両端金具の材質 | BS（真鍮）製（芯金含む） ※U9／16袋ナットはSUS製 |
SUS製 |
フレキ関連品
その他フレキホース
用途 ： 化学工場配管、ポンプと配管、振動吸収現場、高熱現場等
流体 ： 水、油、スチーム、ガス、エアー、化学薬品等

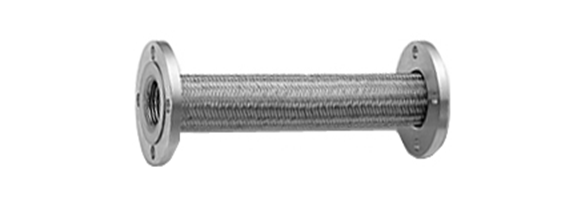

フランジ付フレキホース、PTオスネジフレキホース
ユニオン付フレキホース、ローリ用フレキホース
カードル用フレキホース
